جداکننده فیلتر لوله آهنی مغناطیسی Liquid Line
حفاظت مغناطیسی در برابر آلودگی آهن ولگرد
جداکننده مغناطیسی یا تله مایع مغناطیسی برای حذف تراپ آهنی، ناخالصی فلز از خطوط پردازش مایع و انتقال و دوغاب طراحی و مهندسی شده است.
قبل از اینکه مشکلات مربوط به نگهداری و آلودگی محصول رخ دهد، آهن و فلز ولگرد را به طور موثر حذف کنید. مزایای این جداکننده مغناطیسی مایع را می توان در اکثر موارد بدون افت فشار محسوس یا کاهش نرخ جریان تجربه کرد.
همه واحدها دارای محفظه SS304 یا 316 برای به دام انداختن ذرات غیر آهنی هستند. طبق کاربرد خاص مشتری' تله مایع ممکن است به صورت افقی، عمودی یا در یک زاویه بدون تأثیر بر بازده مغناطیسی آنها نصب شود.
آنها حفاظت قابل اعتمادی را در برابر آلودگی آهن ولگرد ارائه می دهند و مجهز به میدان های مغناطیسی قوی و قوی و آهنرباهای نئودیمیوم با دمای کاری بالا هستند تا حتی زباله های مغناطیسی مانند قطعات فولاد ضد زنگ سخت شده را جذب کنند. دمای مایع می تواند حداکثر 250 درجه سانتیگراد باشد.
مزایای جداکننده فیلتر لوله آهنی مغناطیسی Liquid Line:
آهنرباهای نئودیمیوم خاکی کمیاب قدرتمند برای حذف حتی کوچکترین ذرات آهنی از مایعات با ویسکوزیته بالاتر.
آهنرباهای خاکی کمیاب با دمای بالا برای دمای تا 250 درجه سانتیگراد استاندارد هستند.
● تمیز کردن آسان. Easy Spot نوار مغناطیسی را برای آلودگی با طراحی منحصر به فرد Clean In Place (CIP) بررسی می کند.
●هزینه تعمیر و نگهداری رایگان.
●کاهش زمان توقف تولید.
مشخصات جداکننده فیلتر لوله آهنی مغناطیسی Liquid Line:
آهنرباهای خط مایع در اندازه های خط از 1-1/2" در دسترس هستند. به 8" قطر استاندارد 2'', 3'', 4''; قطر خط، 1/2''; و اندازه های دیگر در صورت درخواست موجود است. 2''; قطر برای حمل و نقل فوری موجود است.
با سیستم های نظافت دستی یا تمام اتوماتیک

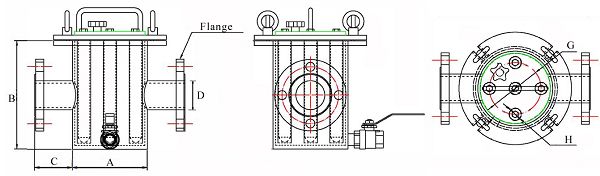

| مورد شماره. | فلنج/کانکتور | A | B | C | D | G | H | مقدار نوار |
| JL-159032 | DN32 | 159 | 230 | 80 | 39 | 110 | φ25 | 5 |
| JL-159040 | DN40 | 159 | 230 | 80 | 46 | 110 | φ25 | 5 |
| JL-159050 | DN50 | 159 | 230 | 80 | 59 | 110 | φ25 | 5 |
| JL-219065 | DN65 | 219 | 300 | 100 | 78 | 150 | φ25 | 7 |
| JL-219080 | DN80 | 219 | 300 | 100 | 91 | 150 | φ25 | 7 |
| JL-219100 | DN100 | 219 | 300 | 100 | 110 | 150 | φ25 | 7 |
| JL-273125 | DN125 | 273 | 330 | 100 | 135 | 200&آمپر؛ 100 | φ25 | 10 |
| JL-273150 | DN150 | 273 | 330 | 100 | 161 | 200&آمپر؛ 100 | φ25 | 10 |
| JL-325200 | DN200 | 325 | 360 | 114 | 222 | 250&آمپر؛ 125 | φ25 | 13 |
| JL-377250 | DN250 | 377 | 420 | 116 | 276 | 300&آمپر؛ 160 | φ25 | 15 |
| JL-426300 | DN300 | 426 | 460 | 118 | 328 | 340&آمپر؛ 175 | φ25 | 17 |
| JL-480350 | DN350 | 480 | 510 | 120 | 381 | 380&آمپر؛ 200 | φ25 | 19 |
| JL-630400 | DN400 | 630 | 700 | 135 | 426 | φ25 | 21 |
عملکرد جداکننده فیلتر لوله آهنی مغناطیسی Liquid Line:
همانطور که مایعات یا دوغاب ها از طریق جداکننده های Liquid Trap پمپ می شوند، آلاینده های آهنی به لوله های مغناطیسی یا نوار مغناطیسی می چسبند. طراحی و ساخت این امکان را به آهن ولگرد می دهد تا به سمت پایین دست لوله ها بچرخد، جایی که به طور ایمن از جریان محصول خارج شده و از شستشو جلوگیری می شود. کار تمیز کردن با برداشتن صفحه بالایی و حذف مجموعه مغناطیسی از محفظه به دست می آید. محفظه نه تنها برای محافظت از آهنربا طراحی شده است، بلکه به عنوان یک مخزن عمل می کند تا به هدف تمیز کردن آسان و سریع تمیز شود.
پروژهجداکننده فیلتر لوله آهنی مغناطیسی Liquid Line:
جداکننده های مغناطیسی اغلب در مایع یا دوغاب استفاده می شوند. پروژه زیر برای یکی از مشتریان ژاپنی ما است. جداکننده مغناطیسی در دوغاب شیمیایی و با نیاز 100 درجه سانتیگراد و گاوس سطحی 10000 استفاده می شود.
تشکر ویژه از مشتری مجارستانی خود آقای آندراس. با تشکر از تصاویر فوق العاده او از تله مغناطیسی ما در کاربرد آنها.
تگ های محبوب: تله مغناطیسی، تولید کنندگان، تامین کنندگان، کارخانه
