آهنرباهای صفحه ای چیست؟
آهنرباهای صفحه ای جداکننده های مغناطیسی تخت هستند که برای حذف آلاینده های آهن و فولاد از جریان مواد حجیم استفاده می شوند. آنها معمولاً در بالای نوار نقاله ها یا در داخل لوله هایی نصب می شوند که در آن مواد توسط گرانش یا تسمه حرکت می کنند.
همانطور که مواد از آهنربا عبور می کنند، ذرات آهنی به سمت میدان مغناطیسی جذب می شوند و روی سطح صفحه نگه داشته می شوند و به مواد تمیز اجازه می دهند در طول فرآیند ادامه دهند. آهنرباهای صفحه ای به دلیل طراحی ساده، عملکرد قابل اعتماد و توانایی کار بدون برق خارجی، به طور گسترده در کاربردهای صنعتی استفاده می شوند.
-
![جدا کننده مغناطیسی صفحه]()
جدا کننده مغناطیسی صفحهفوران مغناطیسی صفحه جدا کننده Spouts ورق آهن ربا برای حذف فلزات آهنی ولگرد از حجم بالا جریان مواد و یا جریان مواد سریع طراحی شده اند. طراحی مناسب می تواند جلوگیری شستشو کردن tramps آهنی و جریمه. این -
![آهن ربا معلق]()
آهن ربا معلقنور حالت تعلیق وظیفه / تعلیق ورق آهن ربا محصول توضیحات از نور وظیفه معلق / تعلیق ورق آهن ربا: معلق ورق آهن ربا ولگرد موثر استخراج فلزات از مواد حجم بالا نصب بالا حمل و نقل کلیه هستند. با استفاده از -
![جدا کننده صفحات]()
جدا کننده صفحاتفلزی مغناطیسی فلزی جدا شده فلزی جدا شده فلزی فلزی (EP) پلیت فلزی برای حذف فلزات بتونه از جریان مواد کم حجم طراحی شده، دو ورقه فولادی ضد زنگ بر روی سطح آهنربای پلاستیکی به عنوان Polarity جوش داده شده -
![ورق مگنت]()
ورق مگنتخیط و پیت کردن صورت دائم پلیت مگنت خیط و پیت کردن صورت بشقاب آهن ربا عملکرد ایده آل فلزی جدایی هنگامی که بیش از برنامه جریان شوت یا کمربند با جریان های با چگالی کم محصول مونتاژ شده. این طراحی معمولا
انواع آهنرباهای صفحه ای
ویژگی های کلیدی صفحه مگنت
صفحات با محدوده عمل مغناطیسی مختلف و قدرت مغناطیسی قوی در دسترس هستند.تمیز کردن و مونتاژ آسان.
جنس بدنه از جنس استنلس استیل 304 یا 316L است که هیچگونه آلودگی ناشی از مواد ندارد.
صفحه مغناطیسی با ابعاد مختلف و قطعات اضافی مانند لولا، دستگیره و سوراخ نصب را می توان سفارشی ساخت-.
قدرت و اندازه آهنربا را متناسب با نیاز خود انتخاب کنید.
مدل‌های{0}}خود تمیز شونده باعث صرفه‌جویی در زمان خرابی و کار می‌شوند.
پارامترهای فنی آهنرباهای صفحه ای
مشخصات مگنت صفحه فلاش فیس
|
|
||||
| مدل شماره | B | D | T | وزن |
| MM | MM | MM | KG | |
| F60 | 250 | 175 | 51 | 5.7 |
| F120 | 300 | 225 | 76 | 10.4 |
| F150 | 450 | 360 | 111 | 19.1 |
| F60 | 190 | 125 | 36 | 3.7 |
| F120 | 250 | 175 | 46 | 5.9 |
| F150 | 330 | 240 | 56 | 10.3 |
مشخصات صفحه مغناطیسی دهانه
|
|
|||||
| شماره مدل | B | D | T | ابعاد محدوده عمل مغناطیسی | وزن |
| MM | MM | MM | محدوده | KG | |
| SM60 | 250 | 175 | 51 | 60 | 5.8 |
| SM120 | 300 | 225 | 76 | 120 | 10.5 |
| SM150 | 450 | 360 | 111 | 150 | 19.2 |
| SM60 | 190 | 125 | 36 | 60 | 3.8 |
| SM120 | 250 | 175 | 46 | 120 | 6 |
| SM150 | 330 | 240 | 56 | 150 | 10.4 |
مشخصات جداکننده صفحه قطب اکسپوز
|
|
|||||
| مدل شماره | B | D | T | اکشن آهنربا | وزن |
| MM | MM | MM | محدوده | KG | |
| EP60 | 250 | 175 | 51 | 60 | 5.7 |
| EP120 | 300 | 225 | 76 | 120 | 10.4 |
| EP150 | 450 | 360 | 111 | 150 | 19.1 |
| EP60 | 190 | 125 | 36 | 60 | 3.7 |
| EP120 | 250 | 175 | 46 | 120 | 5.9 |
| EP150 | 330 | 240 | 56 | 150 | 10.3 |
مشخصات مگنت صفحه معلق
|
|
|||||
| مدل شماره | H | A | B | ابعاد محدوده عمل مغناطیسی | وزن |
| MM | MM | MM | محدوده | KG | |
| SPM180-400 | 180 | 400 | 400 | 180 | 123 |
| SPM180-500 | 500 | 500 | 192 | ||
| SPM250-600 | 250 | 600 | 600 | 200 | 380 |
| SPM250-700 | 700 | 700 | 517 | ||
| SPM350-800 | 350 | 800 | 800 | 220 | 1064 |
| SPM350-900 | 900 | 900 | 1346 | ||
| SPM400-1000 | 400 | 1000 | 1000 | 240 | 1851 |
| SPM400-1100 | 1100 | 1100 | 2240 | ||
| SPM400-1200 | 1200 | 1200 | 2667 | ||
نقشه های فنی آهنرباهای صفحه ای
اگر به نقشه های فنی بدون واترمارک نیاز دارید یا می خواهید بیشتر بدانید، لطفاً روی دکمه زیر کلیک کنید تا با تیم فروش ما تماس بگیرید.
دریافت نقشه های فنی

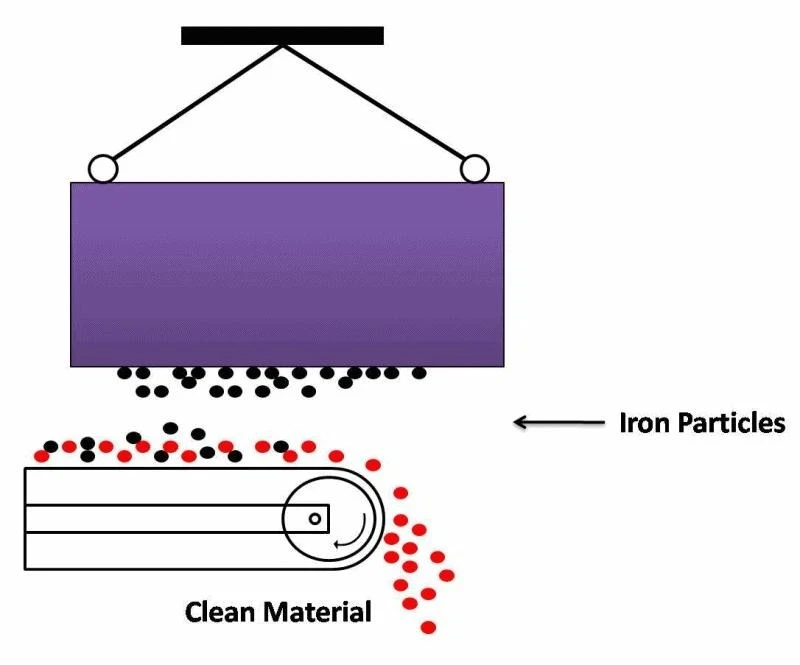

چگونه آهنرباهای صفحه ای کار می کنند
یک صفحه آهنربایی از آهنرباهای دائمی تعبیه شده برای ایجاد یک میدان مغناطیسی قوی در سراسر سطح کار استفاده می کند. همانطور که مواد از طریق یک لوله جریان می یابد یا در امتداد یک نوار نقاله حرکت می کند، آلاینده های آهن و فولاد مانند پیچ، پیچ یا قطعات فلزی از جریان محصول خارج می شوند.میدان مغناطیسی به درون مواد جاری گسترش می یابد و به ذرات آهنی اجازه می دهد تا به طور ایمن روی صفحه نگه داشته شوند. مواد تمیز در پایین دست ادامه می‌یابد، در حالی که فلز محبوس شده در جای خود باقی می‌ماند تا در حین تمیز کردن دستی حذف شود. در برخی از طرح‌ها، صفحات تله مخصوص به جلوگیری از شسته شدن فلز جذب شده توسط جریان مداوم مواد کمک می‌کنند. این فرآیند کنترل موثر آلودگی را بدون نیاز به نیرو یا سیستم های پیچیده فراهم می کند.
اکنون درخواست را ارسال کنید
مشخصات و محدوده عملکرد صفحات مغناطیسی معمولی
آهنرباهای صفحه‌ای در اندازه‌ها و قدرت‌های مختلف برای کاربردهای مختلف صنعتی موجود هستند. ابعادی مانند عرض، طول و ضخامت بر اساس اندازه نوار نقاله یا ناودان و میزان حرکت مواد در سیستم انتخاب می شوند. سبک‌های نصب - از جمله تعلیق، همسطح-نصب شده، یا فواره-نصب شده- هم بر نصب و هم بر عملکرد تأثیر می‌گذارند.
قدرت مغناطیسی بر حسب گاوس در سطح صفحه اندازه گیری می شود و عمق جذب موثر تعیین می کند که آهنربا چقدر ذرات آهنی را حذف می کند. آهنرباهای قوی‌تر برای آلاینده‌های فلزی ریز یا مواد با حرکت سریع-استفاده می‌شوند، در حالی که آهنرباهای استاندارد{2}}برای قطعات فلزی بزرگ‌تر و جریان‌های آهسته‌تر مناسب هستند.
عوامل مهم دیگر عبارتند از دمای عملیاتی، مقاومت در برابر خوردگی و سهولت تمیز کردن. برخی از طرح‌ها دارای صفحه‌های تله یا بخش‌های قابل جابجایی هستند تا فلز جذب شده را تا زمانی که پاک شود در جای خود نگه می‌دارد. انتخاب مشخصات مناسب به اطمینان از جداسازی موثر، محافظت از تجهیزات و حفظ کیفیت محصول کمک می کند.
در مورد نیازهای خود بحث کنید
آهنرباهای صفحه دائمی را با آهنرباهای صفحه زمینی کمیاب مقایسه کنید
| ویژگی | آهنرباهای صفحه ای دائمی | آهنرباهای صفحه زمینی کمیاب |
|---|---|---|
| مواد مغناطیسی | فریت / سرامیک | نئودیمیم (NdFeB) |
| قدرت مغناطیسی | متوسط، مناسب برای کاربردهای عمومی | بسیار بالا، ایده آل برای ذرات ریز و جداسازی قوی |
| مقاومت در برابر دما | می تواند دماهای متوسط را تحمل کند (تا 250 درجه فارنهایت / 120 درجه) | با درجه محدود شده است. برخی از انواع-درجه حرارت بالا موجود است |
| ماندگاری | مقاوم در برابر خوردگی، ماندگاری طولانی- | قوی است اما ممکن است برای جلوگیری از خوردگی نیاز به پوشش داشته باشد |
| برنامه های کاربردی | فرآیندهای صنعتی استاندارد، حمل و نقل مواد فله | جداسازی-با عملکرد بالا، پودرهای ریز، کنترل آلودگی حیاتی |
| برق مورد نیاز | هیچ، کاملا دائمی | هیچ، کاملا دائمی |
| هزینه | پایین تر | بالاتر، به دلیل مواد قوی تر و پیچیدگی ساخت |

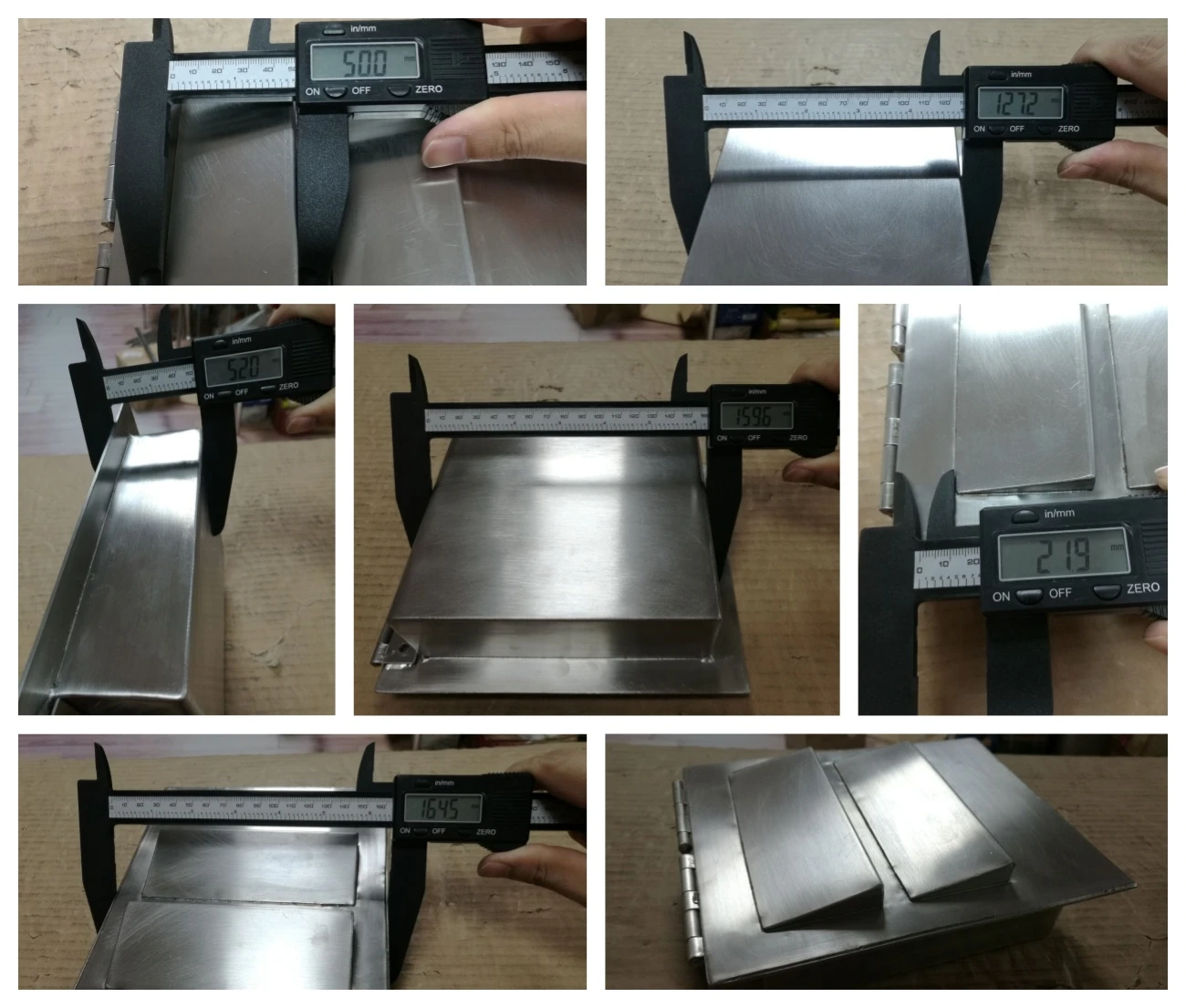

بازرسی ابعادی آهنربای صفحه و تأیید صحت تحمل
این تصویر فرآیند بازرسی ابعادی آهنربای صفحه ای را با استفاده از کولیس دیجیتال، یک مرحله استاندارد در کنترل کیفیت صنعتی، مستند می کند. ابعاد کلیدی مانند طول، عرض، ضخامت و عمق برای تأیید مطابقت آهنربا با نقشه‌های طراحی و الزامات نصب اندازه‌گیری می‌شوند.اندازه دقیق برای آهنرباهای صفحه بسیار مهم است. حتی انحرافات کوچک می تواند بر تناسب داخل لوله ها، محفظه ها یا نوار نقاله ها تأثیر بگذارد و منجر به شکاف هایی شود که مواد می توانند میدان مغناطیسی را دور بزنند. با ثبت اندازه‌گیری‌های دقیق در چندین نقطه، سازندگان از هندسه ثابت، هم‌ترازی مناسب و عملکرد قابل اعتماد در شرایط عملیاتی واقعی اطمینان می‌دهند.
بازرسی ابعادی همچنین از تکرارپذیری در تولید دسته‌ای پشتیبانی می‌کند، و به کاربران کمک می‌کند آهنرباهای صفحه‌ای را دریافت کنند که به‌آرامی نصب می‌شوند و بدون تغییر{0}}در سایت مطابق انتظار عمل می‌کنند.
تست گاوس آهنربایی صفحه ای
تست گاوس برای اندازه‌گیری قدرت مغناطیسی صفحه مگنت استفاده می‌شود و اطمینان حاصل می‌کند که آنها در حذف آلاینده‌های آهنی به طور موثر عمل می‌کنند. یک گاوس متر در نزدیکی یا روی سطح آهنربا برای اندازه گیری میدان مغناطیسی در گاوس قرار می گیرد.
این آزمایش به تأیید اینکه آهنربا استحکام ثابتی دارد، با مشخصات طراحی مطابقت دارد و می تواند ذرات فلز را در حین کار به طور قابل اعتماد جذب کند، کمک می کند. آزمایش منظم گاوس یک مرحله کلیدی در کنترل کیفیت آهنرباهای صفحه صنعتی است.
تصویر یک گاوس‌متر را نشان می‌دهد که میدان سطح آهنربای صفحه‌ای را اندازه‌گیری می‌کند و فرآیند تست قدرت-بالا را نشان می‌دهد.
در مورد نیازهای خود بحث کنید

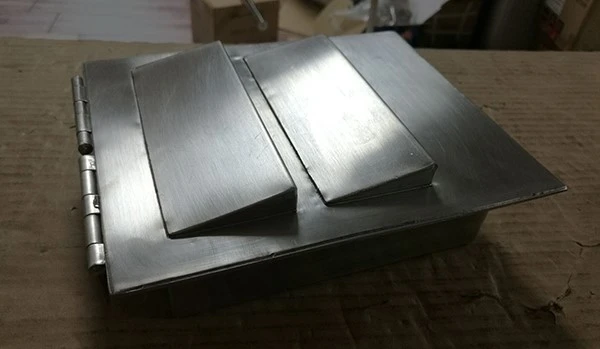

گزینه های مگنت صفحه سفارشی برای برنامه های خاص
سفارشی سازی اندازه و ابعاد
آهنرباهای صفحه ای را می توان با طول، عرض و ضخامت سفارشی برای مطابقت با دهانه های کانال خاص، عرض نوار نقاله یا فضاهای نصب تولید کرد.قدرت و پیکربندی مغناطیسی
شدت مغناطیسی را می توان بر اساس نیازهای برنامه تنظیم کرد. گزینه ها شامل آهنرباهای فریت استاندارد برای استفاده عمومی یا آهنرباهای خاکی نادر برای-نیازهای گاوس بالاتر است. طرح‌بندی‌های آهنربای داخلی نیز ممکن است برای بهبود راندمان جذب در سراسر سطح کار بهینه شوند.طراحی نصب و راه اندازی
ویژگی‌های نصب مانند سوراخ‌های رزوه‌دار، فلنج‌های جانبی، لولاها، یا نقاط تعلیق را می‌توان به‌گونه‌ای سفارشی کرد که با نصب‌های ثابت، فوران-نصب شده یا آهنربای صفحه معلق سازگار باشد.مواد مسکن و پایان سطح
درجه فولاد ضد زنگ، سطح پرداخت سطح و ساختار آب بندی را می توان برای محیط های غذایی، دارویی یا خورنده سفارشی کرد. روکش های صاف همچنین تمیز کردن را آسان تر می کند و از رعایت بهداشت پشتیبانی می کند.برنامه{0}}انطباق های خاص
برای شرایط خاص مانند جریان بالای مواد، محصولات ساینده یا فاصله محدود، آهنرباهای صفحه را می توان با محفظه های تقویت شده، صفحات تله یا طرح های محافظ برای حفظ عملکرد پایدار در طول عملیات طولانی مدت تطبیق داد.
OEM / ODM موجود است
کاربردهای صنعتی آهنرباهای صفحه ای
پردازش مواد غذایی و آشامیدنی
آهنرباهای بشقاب به طور گسترده در خطوط مواد غذایی و نوشیدنی برای حذف فلز ولگرد از پودرها، غلات، شکر، آرد و سایر مواد فله استفاده می شود. نصب شده در لوله ها یا در نقاط تخلیه، به محافظت از تجهیزات پایین دست و پشتیبانی از استانداردهای ایمنی محصول کمک می کند.تولید مواد شیمیایی و دارویی
آهنرباهای صفحه ای در فرآیندهای شیمیایی و دارویی که در آن خلوص مواد حیاتی است استفاده می شود. آنها به حذف ذرات ریز آهنی از مواد خام و محصولات میانی بدون تأثیر بر جریان یا فرمولاسیون مواد کمک می کنند.معدن و فرآوری مواد معدنی
در معادن و سیستم های جابجایی مواد معدنی، آهنرباهای صفحه ای برای حذف آلاینده های آهنی از سنگ معدن، ماسه و مواد خرد شده استفاده می شود. این امر سایش سنگ شکن ها، نوار نقاله ها و تجهیزات فرز را کاهش می دهد.بازیافت و مدیریت زباله
تاسیسات بازیافت از آهنرباهای صفحه ای برای جداسازی فلزات ناخواسته از جریان های زباله فله استفاده می کنند. آنها معمولاً روی نوار نقاله ها یا در نقاط انتقال نصب می شوند تا کارایی مرتب سازی را بهبود بخشند و از ماشین آلات پردازش محافظت کنند.حمل و نقل پودر و مواد فله
در سراسر صنایعی که پودرهای خشک یا جامدات حجیم را مدیریت می کنند، آهنرباهای صفحه ای راه حلی ساده و قابل اعتماد برای کنترل آلودگی فلزات ارائه می دهند. طراحی غیرفعال آنها را برای کار مداوم با حداقل تعمیر و نگهداری مناسب می کند.

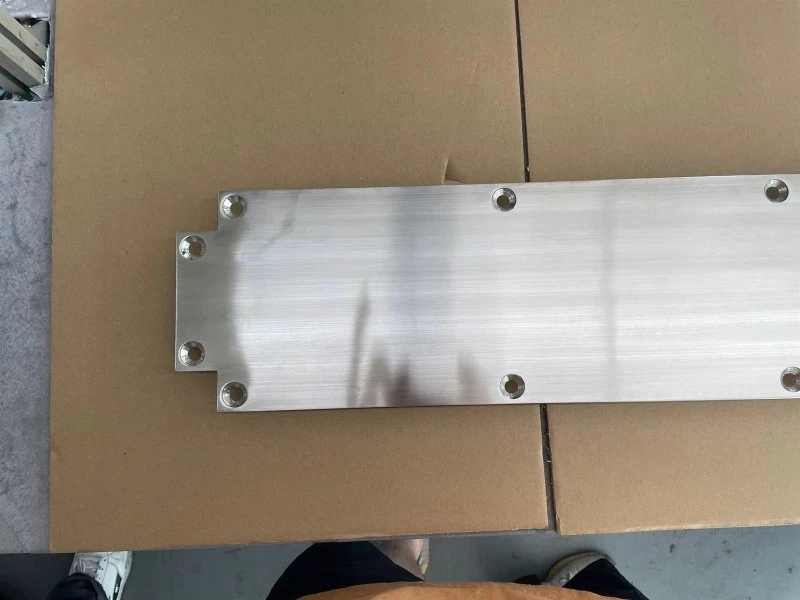

نحوه انتخاب صفحه مغناطیسی مناسب
مشخصات مواد
با درک مواد در حال پردازش شروع کنید. اندازه ذرات، سرعت جریان، میزان رطوبت و سایندگی همه بر نحوه طراحی صفحه مغناطیسی تأثیر می گذارد. مواد با حرکت ریز یا سریع معمولاً به قدرت مغناطیسی بالاتر و میدان مغناطیسی متمرکزتری نیاز دارند.محل نصب
فضای موجود و موقعیت نصب نقش کلیدی در انتخاب دارد. صفحات مغناطیسی نصب شده در لوله‌ها، دهانه‌ها یا روی نوار نقاله‌ها ممکن است به پروفیل‌ها، ضخامت‌ها یا سوراخ‌های نصب متفاوتی نیاز داشته باشند تا از پوشش مناسب و دسترسی آسان برای تمیز کردن اطمینان حاصل شود.الزامات قدرت مغناطیسی
همه برنامه ها به بالاترین سطح گاوس نیاز ندارند. قطعات فلزی بزرگ‌تر را می‌توان با آهنرباهای استاندارد-گرفت، در حالی که گرد و غبار فلزی ریز یا ذرات مغناطیسی ضعیف اغلب به گزینه‌های نادری-زمینی برای جداسازی مؤثر نیاز دارند.محیط عملیاتی
دما، خطر خوردگی و قرار گرفتن در معرض مواد شیمیایی یا روش های شستشو را در نظر بگیرید. این عوامل بر انتخاب مواد آهنربا، ساخت مسکن و روش آب بندی تأثیر می گذارد.نیازهای تعمیر و نگهداری و نظافت
ارزیابی کنید که چقدر آهنربا باید تمیز شود و در حین کار چقدر در دسترس خواهد بود. طرح هایی با سطوح صاف یا سازه های لولایی می توانند زمان خرابی را کاهش داده و تعمیر و نگهداری معمول را ساده کنند.
تست محافظ مغناطیسی برای آهنرباهای صفحه ای
قبل از حمل و نقل، آهنرباهای صفحه ای از نظر محافظ مغناطیسی آزمایش می شوند تا اطمینان حاصل شود که بر تجهیزات مجاور تأثیر نمی گذارند یا در حین حمل و نقل خطرات ایمنی ایجاد نمی کنند. این آزمایش بررسی می کند که میدان مغناطیسی روی سطح کار متمرکز باشد در حالی که مغناطیس سرگردان در اطراف و پشت آهنربا به حداقل می رسد. محافظ مناسب از سایر مواد، ماشین آلات و پرسنل در حین جابجایی و حمل محافظت می کند.

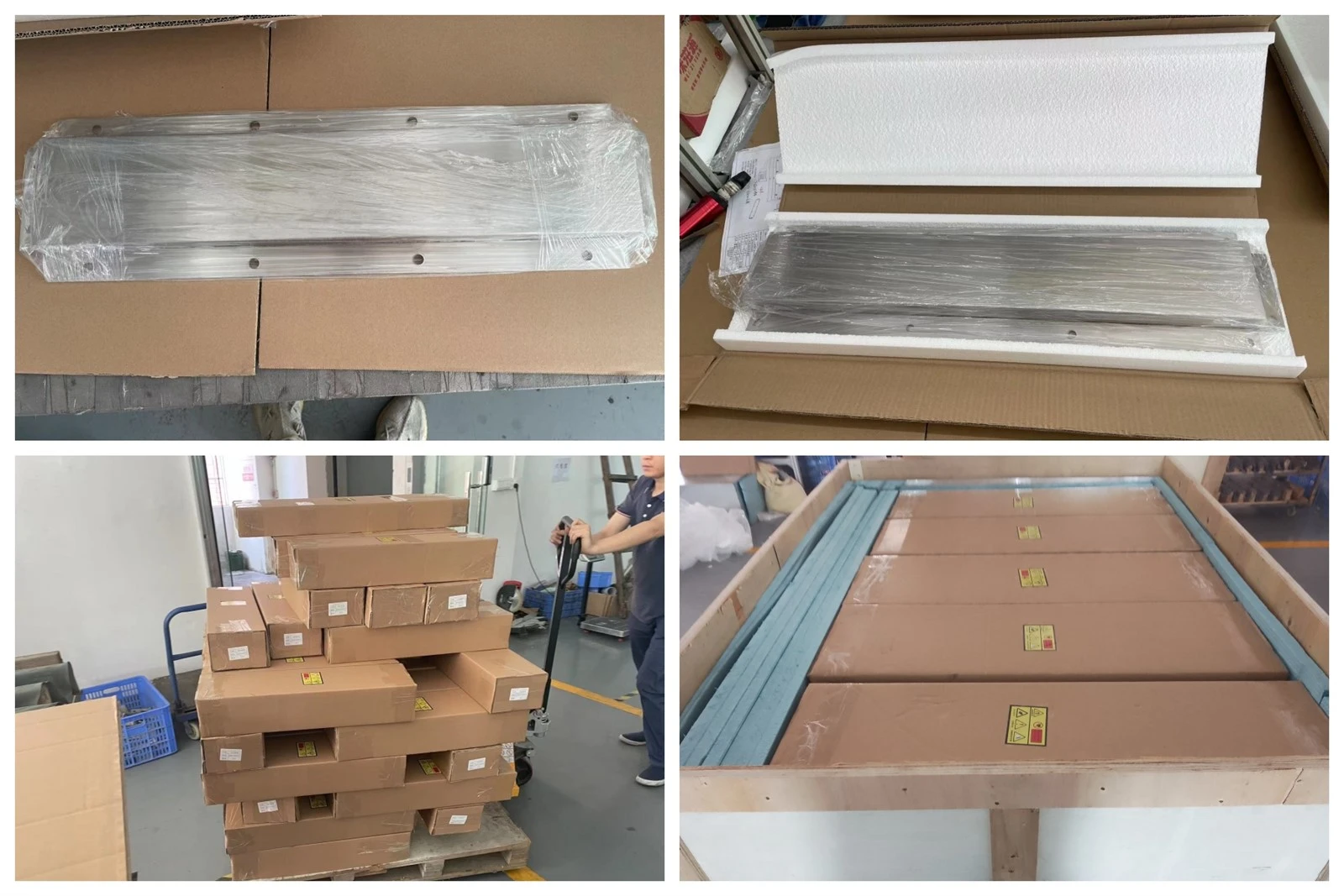

بسته بندی آهنرباهای صفحه ای
صفحات مغناطیسی به دقت بسته بندی می شوند تا از ایمنی، پایداری و انطباق در هنگام ذخیره سازی و حمل و نقل اطمینان حاصل شود. قبل از بسته بندی، هر آهنربا برای محافظت از سطح فولاد ضد زنگ در برابر خراش و رطوبت پیچیده می شود. معمولاً از فیلم های محافظ یا پوشش پلاستیکی به عنوان اولین لایه استفاده می شود.برای کاهش تداخل مغناطیسی، محافظ مغناطیسی مناسب در طول بسته بندی اعمال می شود. جداکننده‌های غیر مغناطیسی و درج‌های فوم ضخیم به جداسازی میدان مغناطیسی و جلوگیری از جذب بین واحدها کمک می‌کنند. همانطور که در تصاویر نشان داده شده است، آهنرباهای صفحه ای در داخل جعبه های فوم یا چوبی سفارشی{3}}برای ثابت نگه داشتن آنها و جلوگیری از حرکت در حین حمل و نقل محکم شده اند.
برای محموله های عمده، کارتن ها یا جعبه های چوبی به وضوح با علائم هشدار دهنده مغناطیسی برچسب گذاری شده اند. این روش بسته‌بندی به محافظت از کارگران، تجهیزات مجاور و سایر محموله‌ها کمک می‌کند و در عین حال اطمینان می‌دهد که آهنرباهای صفحه در شرایط خوب و آماده برای نصب می‌رسند.
