انتخاب چاک مغناطیسی مناسب همیشه ساده نیست. ممکن است فکر کنید که این فقط در مورد نگه داشتن نیرو است، اما چیزهای بیشتری در آن وجود دارد.
نوع ماشینی که استفاده می کنید، جنس قطعه کار و حتی ضخامت آن، همگی می توانند نحوه عملکرد یک چاک مغناطیسی را تغییر دهند. تنظیمی که برای آسیاب به خوبی کار می کند ممکن است برای آسیاب یا EDM به همان روش عمل نکند. اگر انتخاب اشتباهی داشته باشید، ممکن است با مشکلاتی مانند نگه داشتن ضعیف، دقت ضعیف یا ماشینکاری ناپایدار مواجه شوید.
در این راهنما، نحوه انتخاب یک چاک مغناطیسی را بر اساس شرایط کاری واقعی خواهید آموخت، بنابراین راه اندازی شما قابل اعتماد و سازگار باقی می ماند. لطفا در ادامه مطلب زیر را بخوانید.
چاک مغناطیسی چیست؟
یک چاک مغناطیسییک دستگاه کار تخصصی مورد استفاده در ماشینکاری است. شما اغلب آن را در آسیاب، آسیاب و حتی برخی از تنظیمات تراشکاری مشاهده خواهید کرد. از نیروی مغناطیسی برای نگه داشتن قطعات فلزی آهنی در جای خود استفاده می کند. به جای استفاده از گیره یا گیره، چاک قطعه را به طور یکنواخت در سطح آن نگه می دارد.
این به معنای زمان راه اندازی کمتر و نقاط فشار کمتر است. بدون گیره مکانیکی، میتوانید طرفهای بیشتری از قطعه را، اغلب تا پنج وجه، بدون تغییر مکان، ماشینکاری کنید. این به ویژه هنگام کار با قطعات نازک یا ظریفی که ممکن است تحت نیروی ناهموار خم شوند مفید است.

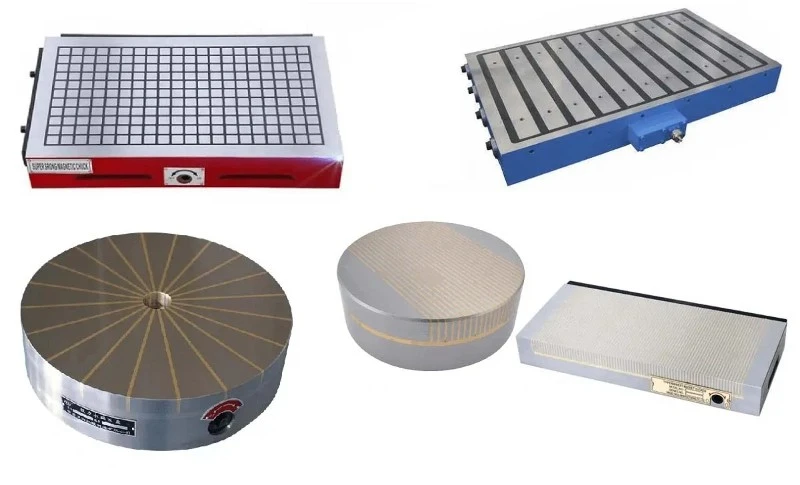

انواع چاک مغناطیسی
ماشین ها و مشاغل مختلف به انواع مختلفی از چاک های مغناطیسی نیاز دارند. اگر گزینه های اصلی را درک کنید، انتخاب گزینه مناسب برای راه اندازی آسان تر می شود.
چاک مغناطیسی دائمی
یک چاک مغناطیسی دائمینیازی به برق ندارد نیروی مغناطیسی را با یک دسته یا اهرم روشن و خاموش می کنید. استفاده از آن ساده، پایدار است و اغلب برای سنگ زنی یا استفاده عمومی در مغازه انتخاب می شود. اگر می خواهید تعمیر و نگهداری کم و کارکرد ساده داشته باشید، این نوع یک انتخاب رایج است.
چاک الکترومغناطیسی
یک چاک الکترومغناطیسیبا برق کار می کند پس از تغذیه، یک میدان مغناطیسی برای نگه داشتن قطعه کار ایجاد می کند. این نوع اغلب زمانی استفاده می شود که نیروی نگهدارنده قوی تر یا قابل تنظیم مورد نیاز باشد.
می تواند در کارهای ماشینکاری سنگین تر به خوبی کار کند، اما منبع تغذیه اهمیت دارد.
الکترو{0}}چاک مغناطیسی دائمی
یک الکترو-چاک مغناطیسی دائمیویژگی های هر دو نوع را ترکیب می کند. فقط هنگام روشن یا خاموش شدن از برق استفاده می کند، اما نه در هنگام نگه داشتن قطعه. این به شما یک نیروی نگهدارنده قوی با مصرف انرژی کمتر و ایمنی بیشتر می دهد.
چگونه چاک های مغناطیسی در کاربردهای ماشینکاری واقعی کار می کنند
یک چاک مغناطیسی با ایجاد میدان مغناطیسی کار می کند که قطعه کار را در برابر سطح چاک به سمت پایین می کشد. هنگامی که قطعه در تماس کامل قرار گرفت، در طول ماشینکاری در جای خود باقی می ماند.
ایده اصلی ساده است.
تماس خوب، نگه داشتن بهتر را ایجاد می کند.
در ماشینکاری واقعی، عملکرد به چیزی بیش از قدرت آهنربا بستگی دارد. مواد قطعه کار، ضخامت و سطح تماس همگی بر عملکرد خوب چاک تأثیر میگذارند. یک قطعه فولادی ضخیم معمولا بهتر از یک قسمت نازک نگه می دارد. سطح صاف همچنین تماس قابل اعتمادتری نسبت به سطح ناهموار می دهد.
فاکتورهای کلیدی که باید هنگام انتخاب چاک مغناطیسی در نظر بگیرید
انتخاب یک چاک مغناطیسی مربوط به تطبیق ابزار با شرایط کاری واقعی شما است. نه فقط انتخاب قوی ترین گزینه.
مواد قطعه کار
چاک های مغناطیسی فقط با مواد آهنی کار می کنند. فولاد و چدن به خوبی پاسخ می دهند، اما نیروی نگهدارنده همچنان می تواند بین آنها متفاوت باشد. برخی از آلیاژها بهتر از سایرین نگه می دارند. اگر ماده دارای واکنش مغناطیسی پایینی باشد، ممکن است به یک چاک قویتر یا تنظیم متفاوتی نیاز داشته باشید.
اندازه و ضخامت قطعه کار
اندازه و ضخامت به طور مستقیم بر عملکرد نگهداری تأثیر می گذارد. قطعات ضخیم معمولاً ایمن تر نگه می دارند زیرا میدان مغناطیسی می تواند راحت تر از آنها عبور کند. قطعات نازک چالش برانگیزتر هستند.
نیروی برگزاری مورد نیاز
نیروی نگهدارنده باید با فرآیند ماشینکاری شما مطابقت داشته باشد. سنگ زنی به نیرویی پایدار اما متوسط نیاز دارد. فرزکاری اغلب به مقدار بیشتری نیاز دارد، به خصوص با بارهای برش بالاتر.
نیروی خیلی کم می تواند باعث حرکت شود.
نیروی بیش از حد می تواند حذف را دشوار کند.
شما تعادلی می خواهید که متناسب با عملکرد شما باشد.
نوع ماشین
ماشین های مختلف خواسته های متفاوتی را به چاک می دهند. آسیاب سطحی روی صافی و یکنواختی تمرکز می کند. ماشین فرز شامل برش نیروها از چند جهت است. EDM نیاز به موقعیت پایدار بدون اعوجاج دارد.
چاکی را انتخاب کنید که متناسب با نحوه کار دستگاه شما باشد، نه فقط با چیزی که در آن نگه می دارد.
الزامات دقت
اگر کار شما نیاز به تلرانس های تنگ دارد، چاک باید توزیع یکنواخت مغناطیسی را ارائه دهد. نگه داشتن ناهموار می تواند منجر به تغییر شکل جزئی به خصوص در قسمت های نازک شود. این می تواند بر صافی و دقت نهایی تأثیر بگذارد.
ملاحظات ایمنی
ایمنی را نباید نادیده گرفت. به عنوان مثال، چاک های الکترومغناطیسی به قدرت متکی هستند. اگر برق قطع شود، نیروی نگهدارنده می تواند کاهش یابد. انواع دیگر ممکن است در این مورد پایدارتر باشند.
همچنین در نظر بگیرید:
موقعیت ایمن قبل از ماشینکاری
سطح تماس مناسب
رهاسازی ایمن بعد از عمل
چاک مغناطیسی در مقابل بستن مکانیکی
انتخاب بین چاک مغناطیسی و گیره مکانیکی بستگی به نحوه کار شما دارد، نه فقط به چیزی که در دست دارید. هر روشی نقاط قوت و محدودیت های خاص خود را دارد.
|
عامل |
چاک مغناطیسی |
بستن مکانیکی |
|
زمان راه اندازی |
سریع و حداقل تنظیم |
کندتر، نیاز به موقعیت و سفت کردن دارد |
|
دسترسی قطعه کار |
دسترسی بیشتر به سطح، موانع کمتر |
محدود شده توسط گیره ها و وسایل |
|
روش برگزاری |
حتی نیروی مغناطیسی در سراسر سطح |
فشار بر اساس نقطه-از گیره ها |
|
مناسب برای قطعات نازک |
پشتیبانی بهتر، تغییر شکل کمتر (در صورت تطبیق مناسب) |
خطر خم شدن یا اعوجاج |
|
انعطاف پذیری |
تغییر مکان و تکرار تنظیمات آسان است |
کمتر انعطاف پذیر است، نیاز به تنظیم مجدد دارد |
|
نگه داشتن قدرت |
بستگی به جنس و ضخامت دارد |
می تواند نیروی گیره بسیار بالایی ایجاد کند |
|
حفاظت از سطح |
علامت گذاری یا آسیب کمتر |
ممکن است آثار یا نقاط فشاری بر جای بگذارد |
|
ایمنی |
پایدار است، اما بستگی به نوع دارد (به عنوان مثال، قدرت برای الکترومغناطیسی) |
اگر به درستی سفت شود بسیار ایمن است |
به زبان ساده، یک چاک مغناطیسی سرعت و دسترسی بهتری را به شما می دهد، مخصوصا برای قطعات تخت. بستن مکانیکی نیروی بیشتری را فراهم می کند و روی مواد بیشتری کار می کند.
چاک مغناطیسی برای ماشین های مختلف
چاک مغناطیسی مناسب تا حد زیادی به دستگاهی که استفاده می کنید بستگی دارد. چاکی که به خوبی روی یک دستگاه کار می کند ممکن است برای دیگری مناسب نباشد.
آسیاب های سطحی
برای سنگ زنی سطحی، نگه داشتن یکنواخت بسیار مهم است. شما می خواهید قطعه کار در کل سطح صاف و پایدار بماند. چاکهای مغناطیسی دائمی اغلب در اینجا استفاده میشوند، زیرا ساده، قابل اعتماد هستند و برای کار آسیاب مسطح مناسب هستند.
ماشین های فرز
فرزکاری نیروی برشی بیشتری را بر روی قطعه وارد می کند، اغلب از جهات مختلف. به همین دلیل، به نیروی نگهدارنده قوی تر و پایداری بهتر نیاز دارید. چکشهای الکترومغناطیسی یا الکترو{2}}دائم مغناطیسی اغلب انتخابهای بهتری برای فرز هستند، بهویژه زمانی که قطعه کار بزرگ است یا برشها سنگینتر هستند.
ماشین های EDM
در EDM هدف، موقعیت دهی پایدار بدون ایجاد فشار زیاد به قطعه کار است. یک چاک مغناطیسی می تواند به نگه داشتن قطعه ایمن و در عین حال تمیز و ساده نگه داشتن راه اندازی کمک کند. این زمانی مفید است که به دقت و دسترسی آسان نیاز دارید.
ماشینکاری CNC عمومی
برای کار CNC، انتخاب شما به مواد، بار برش و سبک نصب بستگی دارد. اگر اغلب قطعات را عوض می کنید، یک چاک مغناطیسی می تواند به کاهش زمان راه اندازی و بهبود تکرارپذیری کمک کند.
کاربردهای رایج چاک های مغناطیسی
چاک های مغناطیسی در بسیاری از کارهای ماشینکاری استفاده می شود که در آن نگه داشتن پایدار و راه اندازی سریع اهمیت دارد. آنها مخصوصاً زمانی مفید هستند که می خواهید به قطعه کار دسترسی بهتری داشته باشید و موانع کمتری از گیره ها وجود داشته باشد.
سنگ زنی سطحی
این یکی از رایج ترین کاربردها است. یک چاک مغناطیسی به شما کمک می کند تا قطعات آهنی مسطح را به طور یکنواخت در سراسر سطح نگه دارید. این باعث پایداری بیشتر آسیاب می شود و می تواند صافی و پرداخت را بهبود بخشد. همچنین در زمان راه اندازی صرفه جویی می کند.
فرز قطعات تخت
در برخی از مشاغل فرز، از یک چاک مغناطیسی برای نگه داشتن صفحات، بلوک ها یا قطعات ساده بدون گیره جانبی استفاده می شود. این به شما دسترسی بهتری برای برش می دهد. همچنین می تواند در مواقعی که نیاز دارید چندین چهره را با تغییرات تنظیمات کمتر ماشینکاری کنید، کمک کند.
کار EDM
چاک های مغناطیسی در برنامه های EDM نیز استفاده می شوند. آنها قطعه کار را ثابت نگه می دارند و در عین حال امکان نصب تمیز و باز را فراهم می کنند. این زمانی مفید است که نیاز به موقعیت یابی دقیق و بدون افزودن فشار گیره اضافی دارید.
اتاق ابزار و قالب کار
اگر با ابزار، قالب یا اجزای قالب کار میکنید، یک چاک مغناطیسی میتواند به موقعیتیابی قابل تکرار و جابجایی آسانتر کمک کند. این به ویژه برای دسته های کوچک یا کارهای دقیق عملی است.
قطعات کار نازک یا ظریف
چاک های مغناطیسی اغلب برای قطعات نازکی انتخاب می شوند که ممکن است تحت گیره مکانیکی خم شوند. از آنجایی که نیروی نگهدارنده در سراسر سطح پخش می شود، در صورت تطبیق صحیح تنظیمات، خطر ایجاد علائم فشار موضعی می تواند کمتر باشد.
نحوه تست چاک مغناطیسی قبل از استفاده
قبل از شروع ماشینکاری، ارزش بررسی عملکرد چاک مغناطیسی در تنظیم واقعی شما را دارد. یک آزمایش سریع می تواند از مشکلات بعدی جلوگیری کند.
Holding Force را بررسی کنید
یک قطعه کار آزمایشی را روی چاک قرار دهید و آن را روشن کنید. سعی کنید نیروی نور را با دست اعمال کنید تا ببینید آیا تغییر می کند یا خیر. اگر قطعه خیلی راحت حرکت کند، ممکن است نیروی نگهدارنده برای عملیات شما کافی نباشد.
همچنین می توانید موقعیت های مختلف را روی سطح چاک مقایسه کنید.
تماس سطحی را بررسی کنید
تماس خوب بسیار مهم است. اطمینان حاصل کنید که هم سطح چاک و هم قطعه کار تمیز و صاف هستند. کثیفی، روغن یا شکاف های کوچک می توانند قدرت نگهداری را کاهش دهند. حتی یک ناحیه ناهموار کوچک می تواند بر عملکرد تأثیر بگذارد.
تست صافی و پایداری
یک برش آزمایشی ساده یا پاس آسیاب را اجرا کنید. مراقب لرزش یا حرکت در حین ماشینکاری باشید. اگر قطعه پایدار نباشد، چاک ممکن است برای آن تنظیم مناسب نباشد. این مرحله منعکس کننده شرایط واقعی کار است.
عملکرد سوئیچینگ را بررسی کنید
چاک را چندین بار روشن و خاموش کنید. تعویض باید ثابت و روان باشد. اگر مکانیزم سخت باشد یا ناپایدار باشد، ممکن است استفاده روزانه را تحت تاثیر قرار دهد.
شبیه سازی شرایط واقعی
اگر کار شما شامل گرما، مایع خنک کننده یا لرزش است، چاک را در آن شرایط آزمایش کنید. راه اندازی که در یک محیط تمیز کار می کند ممکن است در تولید واقعی رفتار متفاوتی داشته باشد.
هرچه تست شما با استفاده واقعی مطابقت داشته باشد، نتیجه شما قابل اعتمادتر خواهد بود.
سوالات متداول
س: آیا یک چاک مغناطیسی می تواند قطعات کار نازک را با خیال راحت نگه دارد؟
پاسخ: بله، اما بستگی به ضخامت و تماس دارد. قطعات نازک ممکن است به اندازه قطعات ضخیم محکم نگه ندارند. ممکن است برای بهبود پایداری به یک-چاک خوب یا پشتیبانی اضافی نیاز داشته باشید.
س: اگر برق یک چاک الکترومغناطیسی قطع شود چه اتفاقی می افتد؟
پاسخ: اگر برق قطع شود، نیروی مغناطیسی می تواند کاهش یابد. این ممکن است باعث حرکت قطعه کار شود. به همین دلیل است که سیستمهای پشتیبان یا الکترو{2}}چکهای دائمی اغلب در برنامههای کاربردی حیاتی استفاده میشوند.
س: آیا می توان از چاک های مغناطیسی روی همه مواد استفاده کرد؟
پاسخ: خیر. چاک های مغناطیسی فقط با مواد آهنی مانند فولاد یا آهن کار می کنند. مواد غیر مغناطیسی مانند آلومینیوم یا پلاستیک نگهداری نخواهند شد.
س: آیا هنگام انتخاب چاک باید کاربردهای آینده را در نظر بگیرید؟
پاسخ: اگر تولید شما اغلب تغییر می کند، ایده خوبی است. یک راه حل کمی انعطاف پذیرتر ممکن است به شما کمک کند تا بعداً تجهیزات را تعویض نکنید. اما برای تولید پایدار، انتخاب متمرکزتر معمولا بهتر است.
س: بزرگترین اشتباه در انتخاب چاک مغناطیسی چیست؟
ج: تمرکز فقط روی نیروی نگهدارنده. در استفاده واقعی، عواملی مانند سطح تماس، ضخامت قطعه کار و نوع دستگاه اغلب به همان اندازه اهمیت دارند.
س: چه زمانی باید یک چاک مغناطیسی سفارشی را به جای یک چاک استاندارد انتخاب کنید؟
پاسخ: زمانی که مدلهای استاندارد با دستگاه شما مطابقت ندارند، شکل قطعه کار شما غیرعادی است، یا فرآیند شما دارای الزامات خاصی برای نگهداشتن نیرو، صاف بودن یا ایمنی است، یک چاک مغناطیسی سفارشی ارزش توجه دارد.
س: آیا می توان چاک های مغناطیسی را برای ماشین های خاص سفارشی کرد؟
ج: بله. چاک های مغناطیسی را می توان برای مطابقت با اندازه های مختلف دستگاه، چیدمان میز و شرایط کاری سفارشی کرد. اگر دستگاه شما دارای ابعاد نصب یا محدودیت فضا است، یک راه حل سفارشی ممکن است بهتر از یک مدل استاندارد مناسب باشد.
نتیجه گیری
انتخاب چاک مغناطیسی مناسب به تناسب آن با تنظیمات ماشینکاری واقعی شما بستگی دارد. جنس قطعه کار، ضخامت آن، نوع ماشینی که استفاده می کنید و شرایط برش، همگی بر نحوه عملکرد چاک تأثیر می گذارند. اگر یکی از این موارد به درستی مطابقت نداشته باشد، ممکن است با مشکلاتی مانند نگه داشتن ضعیف یا ماشینکاری ناپایدار مواجه شوید. یک چیدمان خوب باید ثابت و قابل پیش بینی باشد، نه چیزی که مجبور به تنظیم مکرر آن باشید. به جای تمرکز بر یک عامل واحد، به بررسی کل فرآیند و نحوه عملکرد همه چیز با هم کمک می کند.
درMagtech بزرگ، می توانید گزینه های چاک مغناطیسی را برای ماشین ها و برنامه های مختلف بررسی کنید. اگر راهاندازی شما الزامات خاصی دارد، راهحلهای سفارشی برای مطابقت بهتر با شرایط کاری شما در دسترس هستند.
